Интеллектуальная шнекороторная буровая установка объединяет передовые цифровые гидравлические технологии, большие данные, интернет вещей, 5G, робототехнику и другие информационные технологии нового поколения. Она оснащена интегрированной автоматизированной буровой штанговой библиотекой большой емкости и оборудована роботизированной системой самостоятельной сборки и разборки буровых штанг, что позволяет выполнять бурение сверхглубоких скважин большого диаметра и перемещение на сверхдальние расстояния до 6 метров. Рабочее расстояние от опоры составляет менее 500 мм, а рабочий диапазон — широкий.
Технические особенности
Система захвата и разгрузки бурильных труб роботом
Роботизированный модуль управляет гидравлическим манипулятором с несколькими степенями свободы, который заменяет ручной труд и позволяет точно и автономно выполнять захват, перемещение и соединение бурильных труб.
Бортовая буровая штанговая кладовая
Автоматизированная буровая установка с интегрированным высокомощным хранилищем буровых штанг, позволяющая выполнять бурение сверхглубоких скважин большого диаметра и перемещение на сверхдальние расстояния до 6 м. Минимальное расстояние до опорной стены при выполнении работ составляет 500 мм, что обеспечивает более широкий рабочий диапазон.
Интеллектуальное автономное выполнение задач
Благодаря интеграции интеллектуальной операционной системы iDOS34.0 можно реализовать такие функции, как интеллектуальное сверление отверстий, интеллектуальная защита от заедания, интеллектуальное позиционирование, безопасная защита, автономная работа, анализ литологии, генерация отчётов и взаимосвязь с другими системами.
Автомобильный воздушный компрессор
Не требуется дополнительного нагнетания и прокладки воздуховодов; расстояние до источника сжатого воздуха небольшое, потери давления минимальны — бурение становится более эффективным.

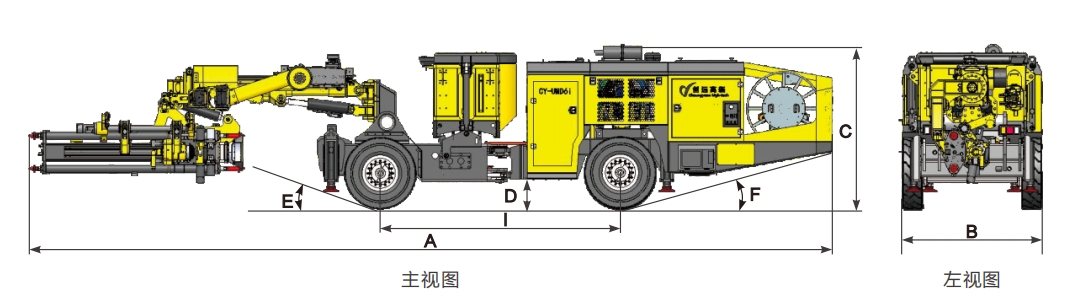

Габаритные размеры
| Модель аппарата | А(мм) | B(мм) | С (мм) | Д (мм) | Э(°) | F(°) | Г (мм) | H(мм) |
| CY-MD321 | 11669 | 2200 | 2400 | >300 | 16 | 16 | 7050 | 4133 |

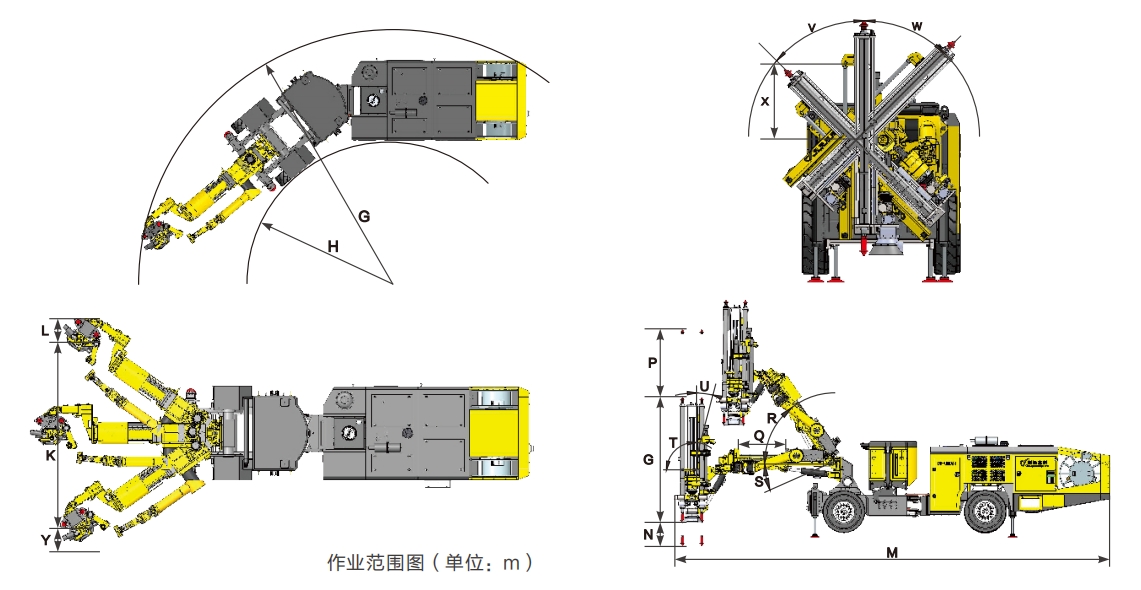

| Модель аппарата | Я (мм) | Дж (мм) | К(мм) | L(мм) | Y(мм) | М (мм) | Н(мм) | П(мм) |
| CY-MD321 | 3810 | 500 | 600 | 700 | 500 | 12996 | 620 | 1830 |
| Q(мм) | R(°) | С(°) | T(°) | U(°) | В(°) | В(°) | X(мм) |
| 1250 | 55 | 24 | 90 | 13 | 45 | 45 | 1030 |
Параметры производительности
| Проект | Единица | Числовое значение | |
| Параметры всего устройства | Качество | т | 23.3 |
| Параметры задания | Атмосферное давление | МПа | 0,8–1,8 |
| Диаметр отверстия | мм | 76~165 | |
| Глубина отверстия | м | 0–60 | |
| Угол | о | 0–90 | |
| Максимальное расстояние между параллельными отверстиями | мм | 6000 | |
| Минимальное расстояние до опоры | мм | 500 | |
| Параметр продвижения | Тяга | кМ | 0–80 |
| Противодействующая сила | кН | 0–80 | |
| Продвижение генерального директора ЛянаАссистент: Продвижение генерального директора Ляна | мм | 2700 | |
| Продвигать процесс | мм | 1865 | |
| Параметры поворота | Буровая штанга | мм | 89/114 |
| Номинальный крутящий момент | kN.m | 4.5 | |
| Пиковый крутящий момент | kN.m | 7.2 | |
| Скорость вращения | об/мин | 0–36 | |
| Проект | Единица | Числовое значение | |
| Параметры ходьбы | Клиренс | мм | >300 |
| Угол отъезда/угол подъёма | ° | 16/16 | |
| Максимальная способность к подъёму на склон | ° | 14 | |
| Скорость ходьбы | km/h | 0–10 | |
| Угол поворота | о | ±40 | |
| Динамические параметры | Мощность дизельного двигателя | кВт | 96 |
| Напряжение | В | 380 | |
| Мощность двигателя | кВт | 55 | |
| Воздушный компрессор | Номинальная мощность | кВт | 160 |
| Расход по номинальному объёму | м ³ /min | 18 | |
| Номинальное давление выпускающего газа | Бар | 18 | |
