Подземный погрузочно-доставочный самоходный буровой станок для глубоких скважин имеет широкий диапазон охвата бурения и большую глубину скважин; более комфортное и интеллектуальное управление всей машиной; более безопасные и эффективные строительные работы; более простое и удобное техническое обслуживание, является предпочтительным интеллектуальным оборудованием для метода обрушения без крепи с высоким сегментированием и будущего развития интеллектуальных шахт.

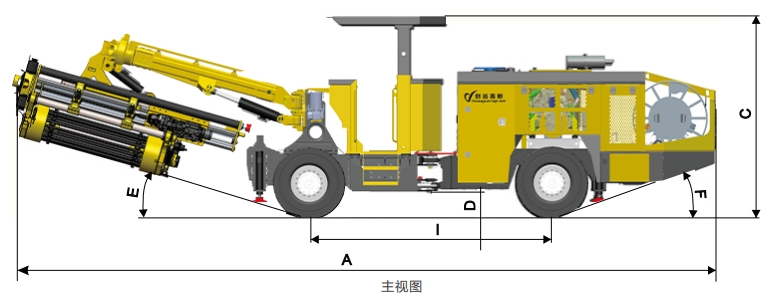

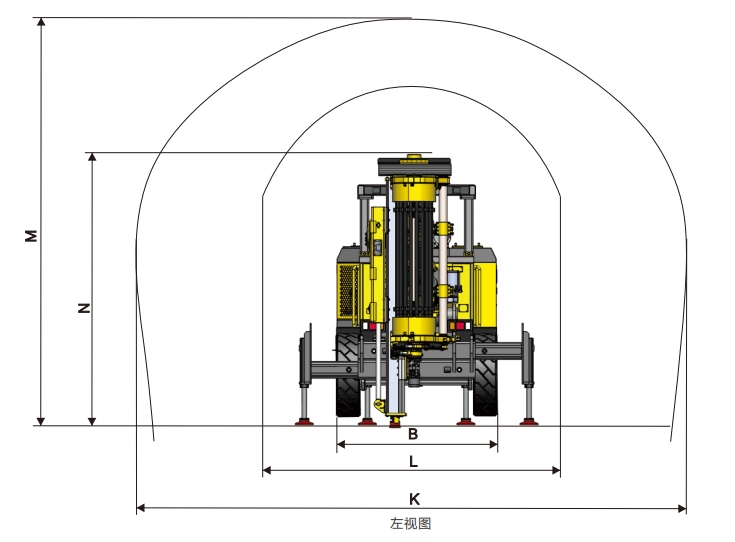

Габаритные размеры
| A (мм) | B (мм) | F (°) | C (мм) | E (°) | D (мм) | |
| 11000 | 2200 | 2620~3220 | 435 | 17 | 20 | |
| G (мм) | H (мм) | (мм) | K (мм) | L (мм) | M (мм) | N (мм) |
| 6570 | 4115 | 3810 | 5700 | 4000 | 5000 | 4150 |
Параметры производительности
| Проект | Единица | Значение | |
| Параметры всей машины | Масса всей машины | Кг | 20000 |
| Габаритные размеры при транспортировке | мм | 11000X2200X2620/3220 | |
| Размеры для работы по всему сечению (ширина × высота) | м | 4080×4150~5700×5000 | |
| Диаметр отверстия | мм | 51-89 | |
| Глубина отверстия | м | 32 | |
| Штанга | Длина бурильной штанги | м | 1.83 |
| Количество бурильных штанг | ！ | 17+1 | |
| Буровая стрела | Ход выдвижения | мм | 1250 |
| Максимальное расстояние между параллельными отверстиями | м | 6 | |
| Компенсация проталкивателя | м | 1032 | |
| Наклон буровой стрелы | 24/55 | ||
| Повороты влево и вправо | 35 | ||
| Необходимый буровой станок | Модель | мм | HC95（Монтебе） |
| Мощность | кВт | 24 | |
| Задний конец бура | 1 | T45 | |
| Максимальный крутящий момент | N/m | 764- 955 | |
| Ударная энергия | Дж | 340~ 430 | |
| Система подачи воздуха | Расход | m/min | 0.7 |
| Рабочее давление воздуха | МПа | 0.7~1 | |
| Система водоснабжения | Расход | L/min | 60- 120 |
| Рабочее давление воды | МПа | 1.4-2.4 | |
| Параметры шасси | Скорость движения | км/ч | 8 |
| Подъёмная способность | 20 | ||
| Дорожный просвет | мм | 435 | |
| Радиус поворота | мм | 4115（внутренний）/6570（внешний） | |
| Размер шин | ！ | 12.00-20 | |
| Угол поворота | . | ± 40 | |
| Угол качания рамы | . | ±8 | |
| Параметры мощности | Напряжение | В | 380V/660V/1000V |
| Мощность электродвигателя | кВт | 75 | |
| Мощность дизельного двигателя | кВт | 96（Cummins・Euro V） | |
Технические характеристики
| Управление с помощью гида | Интеллектуальная автономная работа | Поддержка экосистемы HarmonyOS |
| Встроенная операционная система iGO с помощью иммерсивного интерфейса взаимодействия человек-машина предоставляет оператору всесторонний опыт взаимодействия человек-машина, интерфейс использует простой, наглядный и понятный графический язык интерфейса, с помощью анимации, голоса, текстового интерактивного руководства оператор может более наглядно и эффективно завершить обучение работе, реализовав принцип «сел и поехал». | Благодаря встроенной интеллектуальной операционной системе iDOS4.0 и системе высокоточного позиционирования скважин, в соответствии с заданными параметрами сетки скважин можно выполнить проходку всего забоя за один раз. | На основе базы данных и подключения данных HarmonyOS реализуется взаимосвязь между устройствами HarmonyOS и мобильными терминалами, что делает управление техническим обслуживанием шахты более удобным. |
